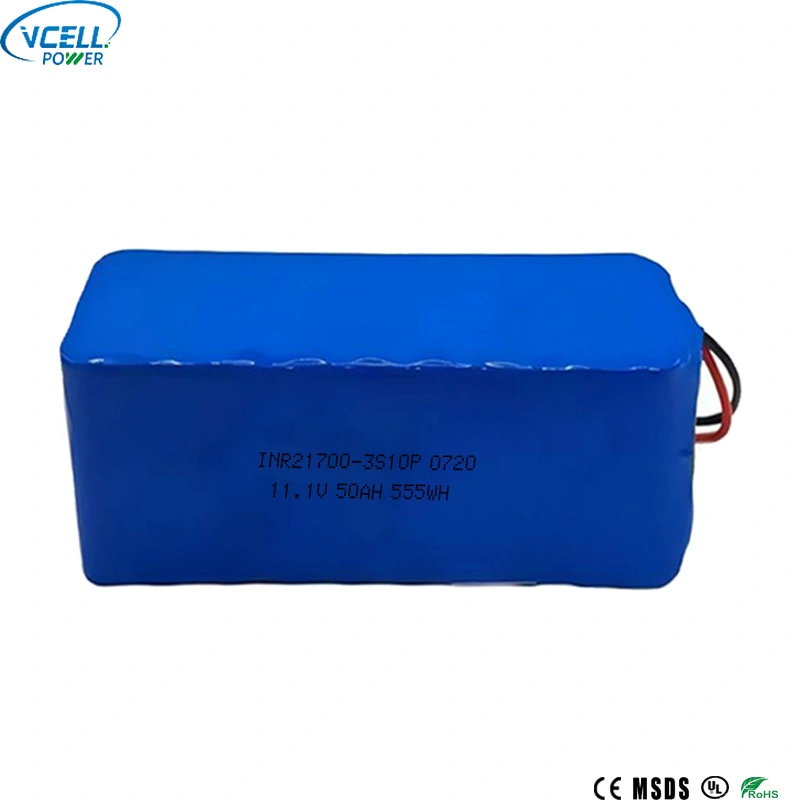

Litiumioniakkuteknologiasta on tullut tärkeä alusta kannettavalle elektroniikalle, sähköiselle liikkuvuudelle, teollisuuslaitteille, energian varastointille, robotiikalle ja monille muille sähkökäyttöisille järjestelmille. Sen viehätys johtuu suhteellisen korkean ominaisenergian, ladattavan toiminnan, joustavan pakkausarkkitehtuurin ja yhteensopivuuden kehittyneiden akunhallintajärjestelmien yhdistelmästä. Sopivan akun valinta ei kuitenkaan ole vain korkeimman käytettävissä olevan kapasiteetin valinta. Täydellinen suunnittelu sisältää kennokemian, nimellisjännitteen, kapasiteetin, purkausnopeuden, latausolosuhteet, lämpökäyttäytymisen, kennojärjestelyn, suojausarkkitehtuurin, kotelon mitat, viestintävaatimukset, liittimen suunnittelun, ympäristöaltistuksen ja kuljetusnäkökohdat. Erilaiset kemiat voivat tuottaa hyvin erilaista käyttäytymistä, vaikka ne kuuluvat samaan laajaan litiumpohjaiseen perheeseen. Sylinterimäiset kennot, pussikennot ja muut muodot luovat myös erilaisia mekaanisia ja lämpösuunnittelumahdollisuuksia. Hyvin suunniteltu akkupaketti alkaa siis laitteiden kuormituksesta ja käyttöympäristöstä, minkä jälkeen se toimii taaksepäin kohti kennojen valintaa, sähköarkkitehtuuria, suojausta, lämmönhallintaa, testausta ja lopullista integrointia.
Sisällysluettelo
Napsauta mitä tahansa aihetta siirtyäksesi suoraan osioon.
- 1. Miksi ladattava litiumtekniikka on tullut niin laajalti käytettäväksi?
- 2. Kuinka ladattava litiumkenno varastoi ja vapauttaa energiaa?
- 3. Mitä solukemiaa insinöörien tulisi verrata?
- 4. Miten jännite, kapasiteetti ja energia liittyvät toisiinsa?
- 5. Miksi purkautumisnopeudella ja C-nopeudella on merkitystä?
- 6. Kuinka akunhallintajärjestelmä suojaa pakkausta?
- 7. Miten solumuodot vaikuttavat paketin suunnitteluun?
- 8. Kuinka lämmönhallinta tulisi suunnitella?
- 9. Mitä tulee ottaa huomioon litiumakkua ladattaessa?
- 10. Kuinka akut tukevat erilaisia sovelluksia?
- 11. Millä turvallisuus- ja kuljetustekijöillä on merkitystä?
- 12. Mitä yleisiä akun valinnan virheitä tulisi välttää?
- 13. Mitä ammattilaisten akun spesifikaatioiden tulisi sisältää?
- 14. Usein kysytyt kysymykset
Miksi ladattava litiumtekniikka on tullut niin laajalti käytettäväksi?
Ladattavat litiumpohjaiset akut ovat houkuttelevia, koska ne voivat varastoida merkittävän määrän sähköenergiaa suhteellisen kompaktissa pakkauksessa samalla kun ne tukevat toistuvia lataus- ja purkujaksoja. Niiden joustava sähköarkkitehtuuri mahdollistaa myös valmistajien rakentaa paketteja hyvin erilaisille jännite- ja kapasiteettivaatimuksille.
Teknologiaa käytetään nykyään laajassa valikoimassa laitteita. Kannettava elektroniikka tarvitsee kompakteja virtalähteitä. Sähkökäyttöiset alustat tarvitsevat akkuja, jotka voivat tuottaa sekä energiaa että tehoa rajoitetussa fyysisessä tilassa. Teollisuuslaitteet voivat vaatia ennakoitavissa olevaa purkauskäyttäytymistä pitkien käyttöjaksojen aikana. Energian varastointijärjestelmät voivat asettaa etusijalle elinkaaren, lämpöstabiilisuuden, valvonnan ja ohjatun latauksen.
Näillä sovelluksilla on yhteinen periaate: akun on vastattava laitteen sähköisiä ja mekaanisia vaatimuksia.
Se kuulostaa yksinkertaiselta, mutta todelliset laitteet toimivat harvoin yhdellä vakiokuormalla. Moottori voi ottaa suurta virtaa käynnistyksen aikana ja paljon pienempää, kun se saavuttaa toimintanopeuden. Kannettava laite voi vaihdella lepotila-, valmius-, viestintä- ja huippusuorituskykytilojen välillä. Liikkuva robotti voi kiihdyttää, pysähtyä, kiivetä ja käyttää apumoottoreita saman käyttöjakson aikana.
Akun on siksi vastattava muuttuvaan virrantarpeeseen ja pysyttävä suunnitelluissa sähkö- ja lämpörajoissa.
Hyvin suunnitellut litiumkennot voivat tuottaa huomattavaa energiaa suhteessa niiden massaan ja tilavuuteen, mikä tukee kompakteja laitearkkitehtuureja.
Kennot voidaan järjestää sarja- ja rinnakkaisiin yhdistelmiin erilaisten jännite- ja kapasiteettialustojen luomiseksi.
Asianmukaiset ladattavat kemikaalit voivat tukea toistuvia lataus- ja purkujaksoja kontrolloiduissa käyttöolosuhteissa.
Akunhallintajärjestelmät voivat valvoa sähkö- ja lämpöolosuhteita ja tarjota useita suojakerroksia.
Miksi pakkauksen suunnittelulla on yhtä suuri merkitys kuin solujen valinnalla
Solu on vain perusrakennuspalikka. Kun useita soluja on yhdistetty, järjestelmä lisää teknisiä vaatimuksia. Solujen on pysyttävä tasapainossa. Virtausreitit on suunniteltava oikein. Sähköliitännät tarvitsevat asianmukaisen eristyksen ja mekaanisen tuen. Kotelon on suojattava kennoja estämättä lämpöä poistumasta pakkauksesta.
Moniin teollisiin sovelluksiin akkupakkaus tarvitsee myös ulkoisen liittimen, latausliitännän, sulakkeen, tiedonsiirtoliitännän, asennusrakenteen tai huoltokatkaisijan. Nämä elementit voivat vaikuttaa pakkauksen lopulliseen kokoon ja suorituskykyyn.
Miksi hakemusvaatimukset ovat etusijalla
On yleistä, että akun valinta aloitetaan halutusta kennomallista. Luotettavampi prosessi alkaa laitteesta.
Insinöörin tulee ensin tunnistaa käyttöjännite, keskimääräinen kuormitus, huippukuorma, käyttöaika, latausolosuhteet, ympäristön lämpötila, fyysinen tila, tärinä ja tarvittavat tietoliikenne- tai suojaustoiminnot. Vasta sitten tulee valita solukemia ja pakkausrakenne.
Kuinka ladattava litiumkenno varastoi ja vapauttaa energiaa?
Ladattava litiumkenno varastoi energiaa palautuvien sähkökemiallisten reaktioiden kautta. Latauksen aikana sähköenergia ajaa litiumioneja elektrodirakenteesta toiseen. Purkauksen aikana ionit liikkuvat takaisin elektrolyytin läpi, kun taas elektronit kulkevat ulkoisen piirin läpi syöttäen kytkettyä laitetta.
Peruskenno sisältää useita kriittisiä elementtejä, mukaan lukien positiivisen elektrodin, negatiivisen elektrodin, erottimen, elektrolyytin, virrankerääjät ja suojapakkaukset.
Positiivinen elektrodi
Positiivinen elektrodimateriaali vaikuttaa voimakkaasti kennon käyttöjännitteeseen, energiaominaisuuksiin, lämpökäyttäytymiseen ja muihin suorituskykyominaisuuksiin. Erilaiset katodikemiat voivat siksi tuottaa hyvin erilaisen solukäyttäytymisen.
Negatiivinen elektrodi
Negatiivinen elektrodi käyttää yleisesti hiilipohjaista materiaalia monissa ladattavissa litiumjärjestelmissä. Se tarjoaa isäntärakenteen litiumioneille latauksen ja purkauksen aikana.
Erotin
Erotin erottaa sähköisesti positiiviset ja negatiiviset elektrodit sallien samalla ionien kuljetuksen elektrolyytin läpi. Sen eheys on erittäin tärkeä, koska suora sähköinen kosketus elektrodien välillä voi aiheuttaa vakavan sisäisen vian.
Elektrolyytti
Elektrolyytti tarjoaa ionien kuljetusreitin elektrodien välillä. Sen koostumus ja stabiilisuus vaikuttavat kennon sähköiseen ja lämpökäyttäytymiseen.
Nykyiset keräilijät
Virran kerääjät siirtävät elektroneja aktiivisen elektrodimateriaalin ja ulkoisten sähköliittimien välillä. Niiden rakenne vaikuttaa kestävyyteen ja lämpösuorituskykyyn.
Solun kotelo
Kotelo tarjoaa mekaanisen suojan ja ohjaa kuinka sisäiset materiaalit ovat vuorovaikutuksessa ulkoisen ympäristön kanssa. Sylinterimäiset, prismaiset ja pussisolut käyttävät erilaisia kotelointimenetelmiä.
| Soluelementti | Päätoiminto | Suunnittelun merkitys |
|---|---|---|
| Positiivinen elektrodi | Osallistuu litium-ionien varastointiin ja vapautumiseen | Voimakas vaikutus jännitteeseen, energiaan ja vakauteen |
| Negatiivinen elektrodi | Sisältää litiumia pyöräilyn aikana | Vaikuttaa kapasiteettiin, nopeuskykyyn ja pyöräilykäyttäytymiseen |
| Erotin | Tarjoaa sähköisen erotuksen | Kriittinen sisäisen turvallisuuden kannalta |
| Elektrolyytti | Mahdollistaa ionien kuljetuksen | Vaikuttaa johtavuuteen ja sähkökemialliseen stabiilisuuteen |
| Nykyiset keräilijät | Kuljeta elektronivirtaa | Vaikuttaa vastustuskykyyn ja lämmöntuotantoon |
| Asuminen | Tarjoaa fyysisen suojan | Vaikuttaa mekaaniseen suojaukseen ja lämmönhallintaan |
Lataus ja purkautuminen ovat palautuvia prosesseja, eivät identtisiä peilikuvia
Lataamiseen ja purkamiseen liittyy erilaisia sähköolosuhteita. Latausta ohjaavat laturi ja akunhallintajärjestelmä, kun taas purkausta ohjaavat liitetyt laitteet.
Tämä ero on tärkeä, koska akku voi pystyä syöttämään tietyn virran ilman, että se välttämättä sovellu lataukseen samalla virralla.
Miksi kennon lämpötila muuttuu käytön aikana
Soluilla on sisäinen vastus. Aina kun virta kulkee, osa energiasta muuttuu lämmöksi. Lämmön määrä riippuu virrasta, resistanssista, käyttölämpötilasta, kennon kunnosta ja muista sähkökemiallisista tekijöistä.
Virran kasvaessa lämmöntuotanto voi lisääntyä nopeasti. Tämä on yksi syy, miksi korkeatehoiset akkusovellukset vaativat huolellista lämpösuunnittelua.
Sähkökemiallinen kenno on siis vasta alkua. Lopullisen pakkauksen tulee ohjata jännitettä, virtaa, lämpötilaa, mekaanista rasitusta ja latausolosuhteita niin, että kenno pysyy määritellyn toimintaikkunan sisällä.
Mitä solukemiaa insinöörien tulisi verrata?
"Litiumparisto" ei ole yksittäinen kemia. On olemassa useita katodijärjestelmiä, ja ne voivat erota huomattavasti energiatiheyden, lämpöstabiilisuuden, jänniteominaisuuksien, tehokapasiteetin, syklin käyttäytymisen ja suositeltujen sovellusten suhteen.
Litiumrautafosfaatti
Litiumrautafosfaatti, yleisesti lyhennetty LFP, tunnetaan vahvasta lämpöstabiilisuudesta ja pitkän syklin suorituskyvystä sopivissa käyttöolosuhteissa. Sen nimellinen kennojännite on alhaisempi kuin joissakin nikkelirikkaissa litiumkemioissa, joten pakkaus vaatii erilaisen sarjakokoonpanon saavuttaakseen saman järjestelmäjännitteen.
LFP:tä harkitaan usein kiinteisiin varastointiin, varajärjestelmiin, aurinkoenergiajärjestelmiin ja sovelluksiin, joissa syklin käyttöikä ja lämpöominaisuudet ovat erityisen tärkeitä.
NMC kemia
Nikkeli-mangaanikobolttioksidijärjestelmiä kuvataan yleisesti NMC:nä. Nämä kennot voivat tarjota suuremman energiatiheyden kuin monet LFP-mallit, mikä tekee niistä houkuttelevia painoherkissä sovelluksissa.
Kompromissi on, että järjestelmä vaatii huolellista lämmön- ja lataushallintaa, ja tarkat ominaisuudet riippuvat kennokoostumuksesta.
LCO kemia
Litiumkobolttioksidia on käytetty laajasti kulutuselektroniikassa. Se voi tarjota suuren energiatiheyden, mutta sen lämpö- ja sykliominaisuudet tekevät huolellisesta akun hallinnasta ja sovellusten hallinnasta tärkeitä.
NCA kemia
Nikkelikobolttialumiinijärjestelmät ovat toinen korkean energian litiumkemia. Niitä on käytetty sovelluksissa, jotka vaativat suurta energiatiheyttä, mutta pakkaustason lämpö- ja turvallisuussuunnittelu ovat edelleen tärkeitä.
Miksi kemia pitäisi valita sovelluksesta
Oikea kemia riippuu pikemminkin laitteiden käytöstä kuin yleisestä sijoituksesta.
Valitaan usein silloin, kun lämpöstabiilisuus, syklin käyttöikä ja pitkä käyttöikä ovat tärkeitä.
Valitaan usein silloin, kun energiatiheys ja tasapainotettu teho ovat tärkeitä.
Yhdistetään yleisesti kompakteihin kulutuselektroniikkasovelluksiin, jotka vaativat suurta energiatiheyttä.
Käytetään valituissa korkean energian sovelluksissa, joissa vaaditaan huolellista sähkö- ja lämpöohjausta.
| Kemia | Tyypillinen vahvuus | Tyypillinen suunnittelufokus |
|---|---|---|
| LFP | Lämpövakaus ja kiertokyky | Pakkauksen paino, jännitealusta, pitkä käyttöikä |
| NMC | Energiatiheys ja tasapainoinen suorituskyky | Lämmönhallinta ja suojaus |
| LCO | Korkea energiatiheys | Lämmönhallinta ja ohjattu lataus |
| NCA | Korkea energiakapasiteetti | Lämmönsäätö, suojaus ja toimintarajat |
Miksi kemiaa ei pitäisi valita markkinointietiketistä?
Kaksi kennoa, jotka on kuvattu samalla kemialla, voivat silti käyttäytyä eri tavalla elektrodin koostumuksen, valmistusprosessin, hiukkasrakenteen, elektrolyyttijärjestelmän, erottimen suunnittelun, kennokoon ja laadunvalvonnan vuoksi.
Siksi ammattivalinnan tulisi tutkia todellisia teknisiä tietoja sen sijaan, että luottaisi pelkästään kemian etikettiin.
Solujen yhteensopivuus on yhtä tärkeää
Samaan pakkaukseen liitetyillä soluilla tulee olla läheisesti yhteensopivia ominaisuuksia. Merkittävät erot kapasiteetissa, sisäisessä vastuksessa tai lataustilassa voivat aiheuttaa epätasapainoa käytön aikana.
Tämä on erityisen tärkeää sarjaan kytketyissä paketeissa, joissa sama virta kulkee merkkijonon jokaisen solun läpi.
Miten jännite, kapasiteetti ja energia liittyvät toisiinsa?
Akun tekniset tiedot sisältävät usein useita numeroita, jotka on helppo sekoittaa. Jännite, kapasiteetti, teho ja energia kuvaavat erilaisia ominaisuuksia.
Jännite
Jännite edustaa akun sähköpotentiaalia. Akussa sarjaan kytketyt kennot lisäävät jännitteensä.
Esimerkiksi kymmenen kennon sarjassa, jonka nimellinen kennojännite on noin 3,6 V, nimellispakkausjännite olisi noin 36 V.
Kapasiteetti
Kapasiteetti ilmaistaan yleensä ampeeritunteina tai Ah. Se osoittaa, kuinka paljon latausta akku voi tuottaa tietyissä testiolosuhteissa.
Kapasiteettia ei pidä tulkita kiinteäksi määräksi, joka on riippumaton virrasta, lämpötilasta, purkauskatkaisusta ja testausmenetelmästä.
Energiaa
Varastoitu sähköenergia ilmaistaan yleisesti wattitunteina. Yksinkertaistettu suhde on:
Energia (Wh) ≈ jännite (V) × kapasiteetti (Ah)
Tämä suhde on hyödyllinen varhaisen vaiheen järjestelmäestimointiin. Todellinen käyttöenergia riippuu purkausolosuhteista, muunnoshäviöistä, käyttörajoista, lämpötilasta ja ohjausstrategiasta.
Tehoa
Teho on nopeus, jolla energiaa toimitetaan. Akussa voi olla paljon varastoitua energiaa, vaikka se ei silti sovellu sovellukseen, joka vaatii erittäin suurta hetkellistä virtaa.
Tästä syystä kapasiteetti ja tehokyky tulee aina arvioida erikseen.
| Parametri | Yksikkö | Mitä se kertoo insinöörille |
|---|---|---|
| Nimellisjännite | V | Sähköjännitealusta |
| Kapasiteetti | Ah | Latauksen tallennusmahdollisuus määritellyissä olosuhteissa |
| Energiaa | Wh | Likimääräinen varastoitu sähköenergia |
| Tehoa | W tai kW | Sähköenergian toimitusnopeus |
| Nykyinen | A | Sähkökuorma tai latausvirta |
Sarja- ja rinnakkaisliitännät
Sarjakytkennät lisäävät ensisijaisesti jännitettä. Rinnakkaisliitännät lisäävät ensisijaisesti kapasiteettia ja virtakykyä.
Esimerkiksi 10S3P-paketti sisältää kymmenen solua tai soluryhmää sarjassa ja kolme rinnakkaista polkua. Tarkka jännite ja kapasiteetti riippuvat yksittäisten kennojen arvoista.
Miksi pakkauslaskelmat tarvitsevat käyttökatteet?
Nimellisjännitteestä ja nimelliskapasiteetista laskettu teoreettinen energia ei aina ole laitteiston käytettävissä. Akun hallintarajoitukset voivat estää täyden purkautumisen tai täyden latauksen kennojen suojaamiseksi.
Lämpötila muuttaa myös käytännön kapasiteettia ja tehokäyttäytymistä. Kylmät olosuhteet voivat lisätä sisäistä vastusta ja vähentää käytettävissä olevaa tehoa, kun taas korkeat lämpötilat voivat nopeuttaa hajoamista.
Miksi jännitetasolla on väliä laitteelle?
Moottorit, invertterit, ohjauskortit, laturit, releet ja muut komponentit on suunniteltu tietyille jännitealueille.
Suuremman kapasiteetin akku ei ole automaattisesti yhteensopiva, jos järjestelmän jännite on väärä. Sitä vastoin oikean jännitteen omaava akku voi silti olla sopimaton, jos sen virtakapasiteetti on riittämätön.
Miksi purkautumisnopeudella ja C-nopeudella on merkitystä?
Akun kapasiteetti ei täysin kuvaa, kuinka nopeasti se voi vapauttaa energiaa. Purkausnopeus on kriittinen moottoreille, sähkötyökaluille, droneille, robotiikalle, vetolaitteille ja muille järjestelmille, joilla on merkittävä huippuvirran kysyntä.
C-kurssin ymmärtäminen
C-nopeus ilmaisee virran suhteessa akun kapasiteettiin. 1C-purkaus tarkoittaa, että virta on numeerisesti yhtä suuri kuin nimelliskapasiteetti ampeeritunteina.
20 Ah:n akulla 1C:n purkaus vastaa 20 A:ta. 2C:n purkaus vastaa 40 A:ta, riippuen akun todellisista teknisistä tiedoista.
Jatkuva vs. huippuvirta
Jotkut sovellukset käyttävät suurta virtaa vain muutaman sekunnin tai minuutin ajan, kun taas toiset vaativat jatkuvasti korotettua virtaa.
Akku, joka kestää lyhyen huipun, ei välttämättä sovellu jatkuvaan nopeaan toimintaan, koska jatkuva virta tuottaa enemmän lämpöä ja aiheuttaa enemmän sähkökemiallista rasitusta kennoihin.
Sisäinen vastus
Sisäinen vastus aiheuttaa jännitteen pudotuksen ja lämmön muodostumista virran kulkiessa. Suurempi virta lisää tehoa.
Akun napajännite voi siksi olla alhaisempi raskaassa kuormituksessa kuin kevyessä kuormituksessa, vaikka nimellisjännite pysyy ennallaan.
Sähkötyökalut ja mobiililaitteet
Sovellukset, kuten sähkötyökalut, skootterit, robotit ja droonit, voivat vaatia lyhyitä suurivirtapurskeita. Näissä tapauksissa korkean nopeuden kennot, alhaisen resistanssin liitännät, riittävät lämpöreitit ja asianmukaisesti mitoitettu BMS ovat tärkeitä.
| Lataa profiili | Tyypillinen vaatimus | Tärkeä akun ominaisuus |
|---|---|---|
| Pienitehoinen jatkuva | Vakaa virta pitkiä aikoja | Kapasiteetti ja pieni itsepurkaus |
| Kohtalainen vaihteleva kuormitus | Nykyisen kysynnän muutos | Tasapainoinen energia- ja tehokapasiteetti |
| Suuritehoinen ajoittainen | Lyhyet suuren virran purskeet | Nopeat solut ja lämpövaste |
| Suuritehoinen jatkuva | Jatkuva kohonnut virta | Jatkuva purkausluokitus ja vahva lämmönhallinta |
Miksi myös liittimen ja johdotuksen suunnittelulla on merkitystä?
Suurivirtainen akkupakkaus tarvitsee enemmän kuin nopeat kennot. Liittimet, nikkelinauhat, virtakiskot, johdot, sulakkeet, releet ja kytkimet ovat kaikki vastustettuja.
Jos pienestä komponentista tulee pullonkaula, akku ei välttämättä anna odotettua tehoa, vaikka kennot itse pystyvät siihen.
Purkamisen katkaisu
Akun hallintaelektroniikka voi estää paketin jännitteen putoamisen määritellyn rajan alapuolelle. Tämä suojaa soluja liialliselta purkaukselta.
Raja-arvo tulisi määrittää kemian ja kennovalmistajan vaatimusten mukaan sen sijaan, että se olisi yleismaailmallinen.
Kuinka akunhallintajärjestelmä suojaa pakkausta?
Akunhallintajärjestelmä, jota yleisesti kutsutaan BMS:ksi, valvoo ja ohjaa tärkeitä sähkö- ja lämpöolosuhteita akun sisällä.
BMS on erityisen tärkeä monisolupakkauksissa, koska yksittäiset solut eivät aina toimi samalla tavalla. Pienetkin erot voivat kasvaa toistuvien lataus- ja purkujaksojen aikana.
Ylilataussuoja
BMS voi valvoa kenno- tai pakettijännitettä ja pysäyttää tai vähentää latausta, kun määritetty yläraja saavutetaan.
Ylipurkaussuoja
BMS voi katkaista kuorman, kun akku saavuttaa määritellyn alemman jännitekynnyksen.
Ylivirtasuojaus
Jos virta ylittää määritellyn turvallisen toiminta-alueen, BMS voi laukaista suojareaktion. Tämä voi auttaa suojaamaan kennoja, johdotuksia, liittimiä ja kytkinkomponentteja.
Oikosulkusuojaus
Oikosulku voi luoda erittäin suuren virran matalaimpedanssiselle tielle. Suojauspiirit ja asianmukaiset sulakkeet ovat siksi tärkeitä osia paketin arkkitehtuurissa.
Lämpötilan seuranta
Lämpötila-anturit voidaan sijoittaa valittuihin kohtiin pakkauksessa. BMS voi käyttää lämpötilatietoja rajoittaakseen latausta, purkamista tai molempia, kun lämpötilat siirtyvät sallitun alueen ulkopuolelle.
Solujen tasapainotus
Sarjaan kytketyt kennot voivat vähitellen kehittää varaustilan eroja. Tasapainottaminen auttaa vähentämään näitä eroja niin, että sarjamerkkijono toimii tasaisemmin.
Seuraa yksittäisiä soluja tai ryhmiä ja havaitsee olosuhteet, jotka lähestyvät määriteltyjä toimintarajoja.
Mittaa lataus- ja purkausvirtaa ja tukee ylivirtasuojaa.
Auttaa ohjaamaan toimintaa, kun kennon tai pakkauksen lämpötila ylittää sallitun alueen.
Auttaa ylläpitämään tasaisemman lataustilan sarjaan kytkettyjen kennojen välillä.
| BMS-toiminto | Tarkoitus | Tyypillinen suojatoimi |
|---|---|---|
| Ylilataussuoja | Estä liiallinen kennojännite | Lopeta tai rajoita lataus |
| Ylipurkaussuoja | Estä liiallinen solujen ehtyminen | Katkaise kuorma |
| Ylivirtasuojaus | Estä liiallinen virta | Irrota tai rajoita virtaa |
| Oikosulkusuojaus | Reagoi epänormaaleihin virtapolkuihin | Nopea sähköeristys |
| Lämpötilasuoja | Estä käyttö lämpörajojen ulkopuolella | Rajoita lataamista tai purkamista |
| Tasapainottaminen | Pienennä sarjakennojen välisiä jännite-eroja | Ohjattu tasausvirta |
Älykkäät BMS-toiminnot
Kehittyneet BMS-alustat voivat tarjota viestintää liitäntöjen, kuten CAN, RS485, UART, Bluetoothin tai muiden protokollien kautta, suunnittelusta riippuen.
Viestintä voi tarjota tietoa lataustilasta, akun jännitteestä, virrasta, lämpötilasta, hälytyksistä, toimintatilasta ja diagnostiikkatiedoista.
Miksi BMS-valinnan on vastattava pakkausta
BMS:n on oltava yhteensopiva sarjassa olevien kennojen määrän, kennokemian, latausjännitteen, purkausvirran, lämpötila-anturien ja liitinarkkitehtuurin kanssa.
Yhdelle jännitealustalle tai kemialle suunniteltua BMS:ää ei pitäisi automaattisesti käyttää uudelleen toisessa pakkauksessa.
Miten solumuodot vaikuttavat paketin suunnitteluun?
Solun muoto määrittää paljon enemmän kuin fyysinen ulkonäkö. Se vaikuttaa siihen, miten solut järjestetään, jäähdytetään, yhdistetään, suljetaan, huolletaan ja suojataan.
Sylinterimäiset kennot
Sylinterimäisiä kennoja, kuten 18650-, 21700- ja 26650-muotoja, käytetään laajalti ladattavissa akuissa. Niiden standardoidut sylinterimäiset mitat voivat yksinkertaistaa automatisoitua kokoonpanoa ja helpottaa modulaaristen pakkausrakenteiden luomista.
Kuitenkin sylinterimäiset solut luovat tiloja vierekkäisten solujen väliin. Lämpöreitit ja mekaaninen kiinnitys on siksi suunniteltava huolellisesti.
Pussisolut
Pussisoluissa käytetään joustavaa laminoitua pakkausta jäykän lieriömäisen tai metallisen tölkin sijaan. Niiden muoto voi tarjota vahvaa pakkausjoustavuutta, mikä on hyödyllistä laitteissa, joissa on epätavallinen sisägeometria.
Pakkauksen suunnittelussa on otettava huomioon mekaaninen puristus ja suojaus turvotusta tai puhkeamista vastaan.
Prismaattiset solut
Prismasoluissa käytetään jäykkää suorakaiteen muotoista koteloa. Niiden geometria voi hyödyntää paremmin suorakaiteen muotoisia tiloja, mikä voi yksinkertaistaa tiettyjä suurikokoisia asetteluja.
Miksi solumuoto vaikuttaa jäähdytykseen
Lämmön täytyy kulkea sähkökemiallisesta reaktiovyöhykkeestä ympäröivään ympäristöön. Solun geometria määrittää polun, joka on käytettävissä tämän lämmön poistumiseen.
Tiukasti pakatulla sylinterimäisellä järjestelyllä voi olla hyvin erilainen lämpökäyttäytyminen kuin litteällä pussikonfiguraatiolla.
| Solumuoto | Päärakenteellinen hahmo | Tyypillinen suunnittelufokus |
|---|---|---|
| Lieriömäinen | Jäykkä pyöreä kotelo | Soluvälit, yhteenliittäminen, automatisoitu kokoonpano, jäähdytys |
| Pussi | Joustava laminoitu kotelo | Mekaaninen tuki, puristus, turvotuksen hallinta |
| Prisma | Jäykkä suorakaiteen muotoinen kotelo | Pakkaustiheys, lämpöpolku, rakenteellinen integraatio |
Solujen järjestely
Sarja-rinnakkaiskokoonpano määrittää lopullisen akun alustan. Esimerkiksi 13S7P-konfiguraatio osoittaa kolmetoista sarjaryhmää ja seitsemän rinnakkaista solua kussakin ryhmässä.
Tällainen arkkitehtuuri voidaan valita saavuttamaan tavoitejännite ja -kapasiteetti samalla kun se pysyy kunkin yksittäisen solun nykyisen kapasiteetin sisällä.
Hitsatut vs. mekaaniset liitokset
Kennot voidaan liittää toisiinsa hitsattujen kielekkeiden, kiskojen, joustavien liittimien tai muiden menetelmien avulla pakkauksen suunnittelusta riippuen.
Kytkentävastuksen tulee pysyä alhaisena ja mekaanisesti vakaana. Huonot liitännät voivat aiheuttaa paikallista lämmitys- ja jännitehäviötä.
Pakkaa kotelo
Kotelon on suojattava kennoja iskuilta, kosteudelta, pölyltä, tärinältä ja tahattomalta kosketukselta ja samalla on tarjottava riittävä ilmanvaihto tai lämmönsiirtokyky.
Kotelon tulee myös mahdollistaa asianmukainen pääsy liittimiin, palvelukomponentteihin ja tietoliikenneliitäntöihin.
Solumuoto on siksi järjestelmätason suunnittelupäätös. Pienin fyysinen järjestely ei aina ole paras järjestely, jos se aiheuttaa lämpö-, mekaanisia, kokoonpano- tai huoltoongelmia.
Kuinka lämmönhallinta tulisi suunnitella?
Lämpötilalla on suuri vaikutus litiumakun suorituskykyyn, turvallisuuteen, latauskäyttäytymiseen ja kennojen pitkäaikaiseen kuntoon. Lämmönhallintaa tulisi siksi harkita pakkauksen suunnittelun aikana sen sijaan, että se lisättäisiin sähköisen arkkitehtuurin valmistumisen jälkeen.
Lämmöntuotanto
Sisäisen vastuksen läpi kulkeva virta tuottaa lämpöä. Elektroniset komponentit, kuten MOSFETit, kontaktorit, vastukset ja DC-DC-muuntimet, voivat myös tuottaa lämpöä.
Kun useat komponentit toimivat pienen kotelon sisällä, niiden yhdistetty lämpöteho voi nostaa pakkauksen sisälämpötilaa merkittävästi.
Lämpötilagradientit
Pakkauksen jokaisessa solussa ei ole samaa lämpöympäristöä. Solut lähellä tiheän pakkauksen keskustaa voivat pidättää enemmän lämpöä kuin solut ulkoseinän lähellä.
Epätasainen lämpötila voi johtaa erilaiseen sähköiseen käyttäytymiseen solujen välillä, mikä voi lisätä epätasapainoa ajan myötä.
Passiivinen lämmönhallinta
Passiiviset strategiat voivat sisältää lämpötyynyt, johtavat levyt, lämmönlevittimet, kontrolloidut soluvälit ja lämpöä johtavat kotelot.
Nämä ratkaisut voivat toimia tehokkaasti, kun lämmöntuotto on kohtalaista ja ympäröivä ympäristö tarjoaa riittävän lämmönpoiston.
Aktiivinen lämmönhallinta
Suuritehoiset järjestelmät voivat vaatia pakotettua ilmaa, nestejäähdytystä tai muuta aktiivista lämmönhallintastrategiaa.
Sopiva menetelmä riippuu lämmöntuotannosta, käytettävissä olevasta tilasta, ympäristöolosuhteista, huoltovaatimuksista ja järjestelmän monimutkaisuudesta.
| Lämpöstrategia | Tyypillinen käyttö | Keskeinen huomio |
|---|---|---|
| Soluvälit | Keskitehoiset tehopakkaukset | Tasapainota ilmavirta pakkauskoon kanssa |
| Lämpötyyny | Lämmönsiirto pakkauksesta asuntoon | Materiaalin johtavuus ja puristus |
| Lämmönlevitin | Jaa paikallinen lämpö | Kosketuspinta-ala ja lämpövastus |
| Pakotettu ilma | Suuremman tehon järjestelmät | Ilmavirran reitti, pöly, melu, huolto |
| Nestejäähdytys | Suuritehoiset sovellukset | Monimutkaisuus, tiivistys, pumppu, huolto, vuotojen valvonta |
Käyttö korkeassa lämpötilassa
Kohonnut lämpötila voi nopeuttaa ikääntymisprosesseja litiumkennoissa. Pakkaus, joka toimii toistuvasti korkeissa lämpötiloissa, voi kokea nopeampaa kapasiteetin menetystä tai muutoksia sisäisessä resistanssissa.
Toiminta matalassa lämpötilassa
Kylmät lämpötilat voivat lisätä sisäistä vastusta ja vähentää käytettävissä olevaa tehoa. Lataus erittäin alhaisessa lämpötilassa voi myös olla ongelmallista tietyissä kemiallisissa olosuhteissa ja olosuhteissa.
Akun hallintalogiikka voi siksi rajoittaa lataamista, kun lämpötila putoaa hyväksyttävän alueen ulkopuolelle.
Lämpöanturin sijoitus
Lämpötila-anturit tulee sijoittaa paikkaan, jossa ne antavat merkityksellistä tietoa pakkauksesta. Pelkän kotelon seinän mittaaminen ei välttämättä edusta tarkasti kuuminta kennoryhmää.
Suurvirtaliitännät ja tehoelektroniikka saattavat myös ansaita erillisen lämpötilavalvonnan.
Mitä tulee ottaa huomioon litiumakkua ladattaessa?
Lataus on kontrolloitu sähkökemiallinen prosessi, ja se tulee aina sovittaa kennokemiaan, pakkausjännitteeseen, BMS-arkkitehtuuriin ja laturin spesifikaatioihin.
CC/CV lataus
Monet ladattavat litiumjärjestelmät käyttävät vakiovirta- ja vakiojännitelatausmenetelmää. Laturi syöttää aluksi ohjattua virtaa. Kun tavoitejännite on saavutettu, laturi säilyttää jännitteen samalla kun virta pienenee vähitellen.
Tarkka latausjännite ja -virta riippuvat kennokemiasta ja pakkauksen suunnittelusta.
Latausjännite
Suurin latausjännite on kemiallinen. Väärän jännitteen käyttö voi vaurioittaa kennoja tai aiheuttaa vaarallisen toimintatilan.
Latausvirta
Latausvirran tulee olla rajoitettu kennon tai pakkauksen määritettyyn latauskykyyn. Suuri latausvirta voi lisätä lämmöntuotantoa ja sähkökemiallista rasitusta.
Laturin ja akun yhteensopivuus
Laturin tulee olla suunniteltu erityisesti akun jännitealustaa ja kemiaa varten. Yhdelle akkutyypille tarkoitettua laturia ei pidä olettaa sopivan toiseen akkutyyppiin vain siksi, että liitin on fyysisesti samanlainen.
| Latauskerroin | Miksi sillä on merkitystä | Mitä pitäisi yhdistää |
|---|---|---|
| Akun kemia | Määrittää latausrajat | Laturin latausprofiili |
| Pakkausjännite | Määrittää tavoitelatausjännitteen | Laturin lähtöjännite |
| Latausvirta | Vaikuttaa lämpöön ja solustressiin | Akun latausvirran raja |
| BMS | Tarjoaa valvontaa ja suojaa | BMS:n jännite-, virta- ja lämpötilarajat |
| Lämpötila | Vaikuttaa latausturvallisuuteen | Sallittu latauslämpötila-alue |
Lataus alhaisessa lämpötilassa
Joitakin litiumkemikaaleja ei pidä ladata määritetyn lämpötilakynnyksen alapuolella. BMS voi siksi estää lataamisen, kunnes kennot palaavat hyväksyttävään lämpötilaan.
Latauskotelon suunnittelu
Akku voi tuottaa lämpöä latauksen aikana, etenkin suuremmalla virralla. Laturi, pakkaus, kaapelit ja liittimet tulee järjestää niin, ettei lämpöä kerry tarpeettomasti.
Miksi laturin vaihtaminen on tärkeää?
Kun vaihdat toisen akun kemian litiumpakkaukseen, alkuperäinen laturi ei ehkä ole yhteensopiva. Eri kemikaaleilla on erilaiset latauskäyrät ja jännitevaatimukset.
Laturia tulee siksi käsitellä osana akkujärjestelmää eikä siihen liittyvänä lisävarusteena.
Kuinka akut tukevat erilaisia sovelluksia?
Erilaiset laitteet vaativat erilaisia akkuominaisuuksia. Sama litiumperusteknologia voi tukea hyvin erilaisia tuotteita, koska kennot ja pakkaukset voidaan konfiguroida eri jännitteen, kapasiteetin, tehon ja mekaanisten vaatimusten mukaan.
Pienet laitteet asettavat usein etusijalle energiatiheyden, pienen pakkauksen tilavuuden, vakaan tehon ja integroinnin kehittyneen virranhallintaelektroniikan kanssa.
Kannettavat työkalut voivat vaatia lyhyitä suuren virran purskeita, mikä tekee tehokapasiteetista, alhaisesta resistanssista, lämmönsäädöstä ja kestävistä liittimistä tärkeitä.
Skootterit, sähköpyörät, golfkärryt ja kevyet ajoneuvot vaativat tasapainon jännitteen, kapasiteetin, virran kapasiteetin, painon ja tärinänkestävyyden välillä.
Robotit, automaattitrukit, lattianhoitokoneet, varajärjestelmät ja kannettavat instrumentit voivat vaatia vakaata toimintaa toistuvien käyttöjaksojen aikana.
Kiinteät varastojärjestelmät painottavat usein enemmän syklin suorituskykyä, lämpöstabiilisuutta, valvontaa, kotelointia ja ohjattua latausta.
Valvontalaitteet, kannettavat järjestelmät ja autonomiset laitteet voivat vaatia mukautettuja koteloita, liittimiä, suojausta ja lämpötilan hallintaa.
Kannettava elektroniikka
Pienessä elektroniikassa painotetaan yleensä voimakkaasti pakkauskokoa ja energiatiheyttä. Pakkaus voi olla ohut, kaareva tai erittäin räätälöity tuotteen koteloon sopivaksi.
Koska laite voi olla pitkiä aikoja valmiustilassa ja sitten yhtäkkiä vaatia huippuprosessointitehoa, alhainen itsepurkautuminen ja vakaa jännitteen käyttäytyminen voivat myös olla tärkeitä.
Sähköskootterit ja kevyt liikkuvuus
Liikkuvuussovellukset käyttävät usein jännitealustoja, kuten 24 V, 36 V, 48 V, 60 V tai 72 V järjestelmäarkkitehtuurista riippuen.
Moottorin huippuvirta voi olla huomattavasti keskimääräistä virtaa suurempi. Pakkauksen on siksi tuettava kiihtyvyys- ja mäkikiipeilyvaatimuksia ilman liiallista jännitehäviötä.
Automaattitrukit ja mobiilirobotit
Automaattiohjatut ajoneuvot ja huoltorobotit voivat toimia toistuvasti työpäivän aikana. Niiden akun teknisten tietojen on heijastettava liikejaksoja, moottorin kuormia, latausmahdollisuuksia, hyötykuormaa ja ympäristöolosuhteita.
Akun ja robottiohjaimen välinen tiedonsiirto voi olla arvokasta myös lataustilan raportoinnissa ja järjestelmän diagnosoinnissa.
Lääketieteelliset ja teollisuuden laitteet
Kannettavat lääketieteelliset ja teolliset laitteet saattavat korostaa ennustettavaa jännitteen lähtöä, alhaista itsepurkaumaa, luotettavuutta ja kotelointia.
Akku tulee myös suunnitella laitteen latausmenettelyn ja käyttöympäristön mukaan.
Energian varastointijärjestelmät
Kiinteät varastointisovellukset voivat asettaa etusijalle kemiallisen vakauden, syklin suorituskyvyn, lämmönhallinnan, valvonnan ja vikasuojauksen pakkauksen vähimmäispainon sijaan.
LFP-kemiaa harkitaan usein näissä sovelluksissa, koska sen ominaisuudet voivat sopia hyvin pitkän jakson kiinteän toiminnan kanssa.
Räätälöidyt akkuprojektit
Räätälöidyt projektit voivat vaatia epätavallisia jännitealustoja, liittimien asentoja, viestintäprotokollia, kompakteja koteloita tai erityisiä asennusjärjestelyjä.
Suunnitteluprosessi tulee aloittaa laitteiston piirtämisestä ja sähkökuormitusprofiilista. Tämä auttaa välttämään sellaisen kennokokoonpanon valitsemisen, joka ei sovi lopulliseen koteloon tai täytä tehovaatimusta.
| Sovellus | Ensisijainen vaatimus | Tyypillinen tekniikan painopiste |
|---|---|---|
| Kulutuselektroniikka | Kompakti energian varastointi | Pakkauskoko, energiatiheys, suojaus |
| Sähkötyökalut | Suuri lyhytkestoinen teho | Nopeat kennot, BMS, lämpövaste |
| Kevyt sähköinen liikkuvuus | Energiaa plus moottorin huipputeho | Jännitealusta, kapasiteetti, virta, tärinä |
| AGV tai robotti | Toistuvat käyttöjaksot | Kiertoikä, BMS-viestintä, lämmönhallinta |
| Energian varastointi | Pitkäkestoinen pyöräily | Lämpövakaus, syklin suorituskyky, valvonta |
| Räätälöidyt varusteet | Sovelluskohtainen integraatio | Mitat, liittimet, ohjaus, kotelo |
Millä turvallisuus- ja kuljetustekijöillä on merkitystä?
Akun turvallisuus määräytyy kennokemian, valmistuslaadun, mekaanisen suunnittelun, sähkösuojauksen, latauksen ohjauksen, lämmönhallinnan ja käyttöolosuhteiden välisen vuorovaikutuksen perusteella.
Fyysinen suoja
Kennot tulee suojata puristumiselta, puhkaisulta, liialliselta tärinältä ja tahattomalta kosketukselta johtavien esineiden kanssa.
Kotelon ja sisäisten tukien tulee pitää kennot tukevasti paikallaan välttäen turhaa mekaanista rasitusta.
Sähkösuojaus
Sulakkeet, katkaisijat, MOSFET-suojaportaat, kontaktorit ja BMS-logiikka voivat kaikki toimia epänormaalien virtaolosuhteiden estämisessä tai rajoittamisessa.
Suojausarkkitehtuuri tulee suunnitella pakkauksen maksimivirta- ja vikaskenaarioiden mukaan.
Lämpösuojaus
Lämpötila-anturit ja suojalogiikka estävät toimintaa hyväksyttävien rajojen ulkopuolella. Lämmöllä tulisi myös olla ennustettava reitti ulos pakkauksesta.
Eristys
Sarjaan kytketyt akut voivat saavuttaa suhteellisen korkeita jännitteitä. Sähköeristys johtavien osien, kennoryhmien, virtakiskojen ja kotelopintojen välillä on siksi olennaista.
Kuljetusnäkökohdat
Litiumkennoja ja akkupakkauksia on säännelty kuljetusta varten varastoituneen sähkökemiallisen energian ja mahdollisen vaaran vuoksi tietyissä olosuhteissa.
Kansainväliset kuljetukset voivat vaatia asiakirjoja, kuten UN38.3-testiasiakirjoja, turvallisuustietoja, kuljetusarvioita, asianmukaista pakkaamista, merkintöjä ja kuljetusmuotokohtaisia kuljetusmenetelmiä.
Vaatimukset voivat vaihdella akkutyypin, wattituntimäärän, lataustilan, pakkausjärjestelyn ja kuljetustavan mukaan.
| Turva-alue | Ensisijainen huolenaihe | Suunnittelun lähestymistapa |
|---|---|---|
| Mekaaninen | Murskaus, isku, tärinä | Turvallinen kotelo ja kennotuet |
| Sähköinen | Oikosulku ja ylivirta | Sulake, BMS, kytkin, eristys |
| Lämpö | Liiallinen lämpötila | Anturin valvonta ja lämmönpoisto |
| Lataus | Väärä jännite tai lämpötila | Yhteensopiva laturi ja lataussäätimet |
| Kuljetus | Käsittely ja säädöstenmukaisuus | Testaus, pakkaus, merkinnät, dokumentointi |
Miksi sertifiointi pitäisi yhdistää varsinaiseen tuotteeseen?
Sertifiointi- ja kuljetusasiakirjat ovat hyödyllisiä vain, jos ne vastaavat todellista toimitettavaa kenno- tai pakkauskokoonpanoa.
Yhdelle akkumallille myönnetyn asiakirjan ei pitäisi automaattisesti olettaa kattavan olennaisesti erilaista rakennetta.
Miksi kokoonpanon laadulla on väliä?
Akun turvallisuutta ei määritä vain kennokemia. Hitsauksen laatu, liittimien reititys, eristysmateriaalit, BMS-kokoonpano, lämpötila-anturin sijoitus, sulakkeiden asennus ja kotelon rakenne vaikuttavat kaikki valmiiseen tuotteeseen.
Mitä yleisiä akun valinnan virheitä tulisi välttää?
Yleisimmät akkuongelmat eivät välttämättä johdu viallisista kennoista. Monet aloittavat epätäydellisillä teknisillä tiedoilla tai yhteensopimattomilla komponenteilla.
- Valinta vain kapasiteetin mukaan:Korkeampi Ah-luokitus ei takaa riittävää purkauskykyä.
- Järjestelmän jännitteen huomioiminen:Akun jännitteen tulee vastata laitteen sähköistä arkkitehtuuria.
- Huippuvirran huomioiminen:Moottorin käynnistys ja kiihdytys voivat vaatia paljon enemmän virtaa kuin keskimääräinen toiminta.
- Väärän kemian käyttö:Eri kemikaaleilla on erilaiset jännite-, lämpö-, lataus- ja sykliominaisuudet.
- Sopimattoman laturin käyttäminen:Latausprofiilien on vastattava akun kemiaa ja akkujännitettä.
- Aliarvioi lämpökuormituksen:Suurvirtapakkaukset tarvitsevat selkeän polun lämmön hajaantumiseen.
- BMS:n huomioimatta jättäminen:Suojausrajojen on vastattava tarkasti sarja-rinnakkaiskennokokoonpanoa.
- Mittoja huomioimatta:Sähkövaatimukset täyttävän akun asentaminen saattaa silti olla mahdotonta.
- Liittimet huomioimatta:Liittimen teho ja mekaaninen sovitus ovat osa sähkösuunnittelua.
- Käyttölämpötilan huomioimatta jättäminen:Sekä kuumat että kylmät olosuhteet voivat muuttaa akun käyttäytymistä.
Vain kapasiteettiongelma
Akku, jonka nimelliskapasiteetti on kaksinkertainen, ei automaattisesti tarjoa kaksinkertaista käyttökelpoista järjestelmän suorituskykyä. Jos laitteisto vaatii suurta huippuvirtaa ja valitut kennot on suunniteltu pieninopeuksisille purkauksille, jännite voi laskea merkittävästi kuormituksen alaisena.
Vain jännitteen ongelma
Sopiva nimellisjännite on tarpeen, mutta ei riittävä. Kahdella samalla jännitteellä olevalla paketilla voi olla hyvin erilaiset kapasiteetti, jatkuva virta, huippuvirta, kemiallinen, BMS ja mekaaniset mitat.
Vaihtelevan laturin ongelma
Yleinen virhe akun vaihdon aikana on alkuperäisen laturin säilyttäminen. Lyijyhappo-, Ni-MH- ja litiumakut eivät välttämättä käytä samaa lataustapaa.
Laturi on sovitettava vaihtoakun jännitteeseen ja kemiaan.
Kotelon ongelma
Akkusuunnittelijat keskittyvät joskus kennojen järjestelyyn ja harkitsevat koteloa vasta myöhemmin. Tämä voi aiheuttaa vaikeita kompromisseja liittimen käytön, jäähdytyksen, huollettavuuden ja mekaanisen suojauksen suhteen.
Lämpö-jälkikäteen ongelma
Lyhyen testin aikana hyvin toimiva pakkaus voi kuumentua huomattavasti jatkuvan käytön aikana. Siksi lämpökäyttäytyminen on testattava todellisen tai edustavan käyttöjakson aikana.
Dokumentaatioongelma
Akkujärjestelmät vaativat selkeät tekniset tiedot. Akun malli, kennokokoonpano, jännite, kapasiteetti, BMS-rajat, liitintyyppi, laturin vaatimukset, mitat ja asennussuunta tulee dokumentoida johdonmukaisesti.
Mitä ammattilaisten akun spesifikaatioiden tulisi sisältää?
Ammattimaisten eritelmien avulla insinöörit, hankintaryhmät, valmistajat ja laiteintegraattorit voivat työskennellä samojen teknisten tietojen pohjalta.
| Määrittelyalue | Määritettävät tiedot | Miksi sillä on merkitystä |
|---|---|---|
| Kemia | LFP, NMC, LCO, NCA tai muu määritelty kemia | Määrittää jännitteen ja toimintaominaisuudet |
| Solumuoto | 18650, 21700, 26650, pussi, prismaattinen tai muu muoto | Vaikuttaa mekaaniseen ja lämpösuunnitteluun |
| Sarjan konfigurointi | Sarjassa olevien solujen tai ryhmien lukumäärä | Määrittää jännitealustan |
| Rinnakkaiskokoonpano | Rinnakkaisten solujen tai ryhmien lukumäärä | Määrittää kapasiteetin ja nykyisen kapasiteetin |
| Nimellisjännite | Pakkausjännite tietyissä olosuhteissa | On vastattava laitteiden arkkitehtuuria |
| Kapasiteetti | Nimellinen Ah-luokitus ja testiolosuhteet | Määrittää latauksen tallennuskyvyn |
| Purkausvirta | Jatkuvat ja huippuvirran rajat | Varmistaa sopivuuden todelliseen kuormaan |
| Latausvirta | Määritetty latausvirran alue | Tukee oikeaa latauskäyttäytymistä |
| BMS | Jännite, virta, lämpötila, tasapainotus, tiedonsiirto | Määrittää suojauksen ja järjestelmäliittymän |
| Mitat | Pituus, leveys, korkeus | Vahvistaa fyysisen asennuksen yhteensopivuuden |
| Liitin | Virta- ja signaaliliittimen tyyppi | Varmistaa sähköisen ja mekaanisen yhteensopivuuden |
| Ympäristö | Käyttö- ja latauslämpötila, kosteus, tärinä | Sopii paketin sovellukseen |
| Kuljetus | Sovellettavat testaus- ja toimitusasiakirjat | Tukee vaatimustenmukaista logistiikkaa |
Aloita laitteen kuormitusprofiilista
Ennen kuin valitset kennoja, tunnista laitteen jännite, keskimääräinen virta, enimmäisvirta, käyttöaika, valmiusjaksot ja odotettu käyttöjakso.
Moottorikäyttöisten laitteiden käynnistysvirta tulee mitata tai laskea sen sijaan, että se arvioitaisiin moottorin keskikulutuksesta.
Määritä jännitetaso
Valitse nimellisjännite, joka vastaa laitteen elektroniikkaa, moottoriohjainta, invertteriä ja laturia.
Sarjasolujen määrä tulee sitten laskea valitun kemian ja vaaditun jännitealustan perusteella.
Määrittele energiatarpeet
Arvioi päivittäinen tai syklikohtainen energiankulutus todellisen käyttöjakson perusteella. Harkitse sitten muunnoshäviöitä, käyttökelpoista purkaussyvyyttä, lämpötilavaikutuksia ja muita järjestelmän rajoituksia.
Määrittele tehovaatimukset
Määritä suurin odotettu virta ja kuinka kauan se kestää. Tämä on erityisen tärkeää moottoreille, kompressoreille, pumpuille, työkaluille ja liikkuville koneille.
Määrittele fyysiset rajoitteet
Ilmoita käytettävissä olevat akkulokeron mitat ja kiinnityskohdat. Teknisissä tiedoissa tulee myös mainita liittimen sijainti, kaapelin ulostulosuunta, huoltoon pääsy, tuuletustila ja asennussuunta.
Määrittele lämpövaatimukset
Ilmoita korkein odotettu ympäristön lämpötila, alin odotettu lämpötila, käyttöjakso ja käytettävissä olevat jäähdytysolosuhteet.
Määritä BMS-arkkitehtuuri
BMS:n tulee vastata sarjaan kytkettyjen kennojen määrää, virrantarvetta, latausjännitettä, lämpötila-antureita, tasapainotustapaa ja tiedonsiirtoliitäntää.
Määritä latausvaatimukset
Laturin tarkka lähtöjännite, virta, liitin ja ohjaustapa tulee määrittää ennen akun suunnittelun viimeistelyä.
Määrittele laatu ja testaus
Laatumenettelyihin voivat kuulua kennojen seulonta, kapasiteetin testaus, sisäisen vastuksen tarkastukset, hitsaustarkastukset, eristystestit, BMS:n toimintatestaukset, lataus-purkaustestit, mittatarkastukset ja lopullisen pakkauksen tarkastus.
- Määrittele varusteet:Tunnista jännite, keskimääräinen kuormitus, huippukuorma, käyttösuhde ja käyttöympäristö.
- Valitse kemia:Vertaa energiaa, tehoa, lämpökäyttäytymistä, syklivaatimuksia ja sovellusten soveltuvuutta.
- Laske solujen järjestely:Luo sarja- ja rinnakkaiskokoonpano jännite- ja kapasiteettivaatimusten perusteella.
- Määritä nykyinen ominaisuus:Määritä jatkuvan ja huippupurkausvaatimukset ja sallittu latausvirta.
- Suunnittele BMS:Yhdistä suoja-, tasapainotus-, tunnistus- ja viestintätoiminnot pakkaukseen.
- Suunniteltu lämmönhallinta:Luo selkeä lämpöpolku kennoille ja tehoelektroniikalle.
- Suunnittele kotelo:Tarkista mitat, asennus, ilmanvaihto, suojaus ja huoltoon pääsy.
- Määritä lataus:Yhdistä laturin jännite, virta, liitin ja ohjauksen toiminta pakkaukseen.
- Tarkista turvallisuus:Tarkista sähköeristys, oikosulkusuojaus, lämpötilasuoja ja kuljetusvaatimukset.
- Täydellinen validointi:Testaa valmis pakkaus edustavissa sähkö-, lämpö-, mekaanisissa ja ympäristöolosuhteissa.
Mitä ostajan tulee toimittaa ennen räätälöidyn kokoonpanon pyytämistä?
- Laitteen jännite:Anna nimellinen ja sallittu käyttöjännite.
- Lataa tiedot:Ilmoita keskimääräinen, maksimi- ja käynnistys- tai transienttivirta tarvittaessa.
- Toiminnan kesto:Määritä odotettu käyttöaika jaksoa kohti ja käyttötiheys.
- Akkulokero:Anna pituus, leveys, korkeus, kiinnityskohdat ja käytettävissä oleva jäähdytystila.
- Liitinvaatimukset:Anna virtaliitin- ja tietoliikenneliitäntävaatimukset.
- Latausjärjestelmä:Määritä laturin jännite, virta, liitin ja lataustapa.
- Ympäristö:Ilmoita odotettu lämpötila, kosteus, tärinä, pöly ja ulkoaltistus.
- Ohjausliittymä:Määritä, vaatiiko laite CAN-, RS485-, UART-, Bluetooth- tai muun tiedonsiirtoliitännän.
Tällä tavalla rakennettu erittely tarjoaa paljon vahvemman perustan tuotteiden yhteensovitukselle. Se myös vähentää mahdollisuutta löytää sähköisiä tai mekaanisia yhteensopimattomuuksia sen jälkeen, kun valmistus on jo aloitettu.
Usein kysytyt kysymykset
Mikä on ladattavan litiumakun tärkein etu?
Ladattavat litiumakut voivat yhdistää suhteellisen korkean ominaisenergian joustaviin jännite- ja kapasiteettikokoonpanoihin. Niitä käytetään monissa kannettavissa, teollisissa, liikkuvissa ja energian varastointisovelluksissa.
Mitä eroa jännitteen ja kapasiteetin välillä on?
Jännite kuvaa akun sähköpotentiaalia, kun taas kapasiteetti kuvaa kuinka paljon sähkövarausta akku voi tuottaa tietyissä olosuhteissa. Jännite mitataan voltteina ja kapasiteetti mitataan normaalisti ampeeritunteina.
Miten akun energiaa arvioidaan?
Yksinkertaistettu arvio on energia wattitunteina, joka vastaa nimellisjännitettä kerrottuna kapasiteetilla ampeeritunteina. Todellinen käyttöenergia riippuu purkausolosuhteista, lämpötilasta, akun hallintarajoista, muunnoshäviöistä ja määritetystä testimenetelmästä.
Mitä 10S3P tarkoittaa?
10S3P osoittaa kymmentä sarjaryhmää ja kolme rinnakkaista solua tai ryhmää kussakin sarjapaikassa. Lopullinen jännite ja kapasiteetti riippuvat yksittäisen kennon jännitteestä ja kapasiteetista.
Miksi BMS:ää tarvitaan?
BMS voi valvoa jännitettä, virtaa ja lämpötilaa, suojata akkua epänormaalilta käyttöolosuhteilta ja hallita kennotasapainotusta monikennopakkauksissa. Sen tarkat toiminnot riippuvat akun suunnittelusta.
Voiko jokainen litiumkemia käyttää samaa laturia?
Ei. Latausjännite ja latauskäyttäytyminen riippuvat kemiasta ja kennokokoonpanosta. Laturi on sovitettava tarkasti akun jännitealustaan ja kemiaan.
Mikä on C-arvo?
C-nopeus ilmaisee virran suhteessa akun kapasiteettiin. Esimerkiksi 20 Ah:n akun 1C-purkaus vastaa 20 A:ta, riippuen akun määritellyistä käyttöolosuhteista.
Miksi suurikapasiteettinen akku voi silti olla sähkötyökaluksi sopimaton?
Kapasiteetti kuvaa varastoitua varausta, mutta sähkötyökalu saattaa vaatia korkean hetkellisen virran. Kennojen, liitäntöjen, BMS:n, johdotuksen ja liittimien on tuettava vaadittuja huippu- ja jatkuvatoimisia purkaustasoja.
Mitä eroa on LFP- ja NMC-kemian välillä?
LFP tunnetaan vahvasta lämpöstabiilisuudesta ja pitkän syklin ominaisuuksista, kun taas NMC valitaan yleisesti suuremman energiatiheyden ja tasapainoisen tehon vuoksi. Oikea valinta riippuu laitevaatimuksista ja käyttöympäristöstä.
Mitä solumuotoja käytetään yleisesti?
Yleisiä muotoja ovat sylinterimäiset, pussi- ja prismasolut. Lieriömäisiä muotoja ovat esimerkiksi 18650, 21700 ja 26650. Muoto vaikuttaa mekaaniseen asetteluun, lämmönhallintaan, kokoonpanoon ja kotelon suunnitteluun.
Miksi lämmönhallinta on tärkeää?
Virtaus synnyttää lämpöä kennojen ja sähkökomponenttien sisällä. Liiallinen lämpötila voi vaikuttaa suorituskykyyn, latauskäyttäytymiseen, ikääntymiseen ja turvallisuuteen, joten suuritehoiset akut vaativat sopivan lämpöpolun.
Voivatko litiumparistot toimia kylmällä säällä?
Ne voivat toimia kennolle määritetyllä lämpötila-alueella, mutta kylmät lämpötilat voivat vähentää käytettävissä olevaa tehoa ja lisätä sisäistä vastusta. Lataus alhaisessa lämpötilassa voi myös vaatia rajoituksia riippuen kemiasta ja kennosuunnittelusta.
Voidaanko vanhaa lyijyhappolaturia käyttää litiumakun kanssa?
Ei automaattisesti. Lyijyhappo- ja litiumakut käyttävät erilaisia latauskäyttäytymistä ja jännitevaatimuksia. Laturi on vahvistettava yhteensopivaksi vaihtoakun kemian ja akkujännitteen kanssa ennen käyttöä.
Millaiset turvasuojat akussa tulisi olla?
Suunnittelusta riippuen suojauksiin voi kuulua ylilataus, ylipurkaus, ylivirta, oikosulku, ylilämpötila, kennojen epätasapaino ja asianmukainen sähköinen eristys. Myös sulakkeita ja muita suojakomponentteja voidaan tarvita.
Mitä asiakirjoja saatetaan tarvita kansainväliseen akkukuljetukseen?
Akun tyypistä, kuljetustavasta ja lainkäyttöalueesta riippuen asiakirjat voivat sisältää UN38.3:een liittyviä testitietoja, turvallisuustietoja, kuljetusarvioita, pakkausmäärityksiä, tarroja ja muita vaadittuja lähetysasiakirjoja.
Kuinka kauan litiumakku kestää?
Käyttöikä vaihtelee kemian, purkaussyvyyden, lataus- ja purkausnopeuksien, lämpötilan, varastointiolosuhteiden, kennon laadun ja pakkausten hallintastrategian mukaan. Elinikäluvut tulee aina tulkita yhdessä niiden testiolosuhteiden kanssa, joissa ne on mitattu.
Mikä aiheuttaa akun kapasiteetin heikkenemisen ajan myötä?
Kapasiteetti voi asteittain laskea sähkökemiallisen ikääntymisen, korkean käyttölämpötilan, suuren virran, syvän pyöräilyn, pitkittyneen korkean lataustilan ja muiden stressitekijöiden vuoksi. Tarkka ikääntymiskäyttäytyminen riippuu solukemiasta ja käyttöolosuhteista.
Miksi solujen pitää olla tasapainossa?
Sarjaan kytketyt kennot voivat kehittää erilaisia varaustiloja ajan myötä. Tasapainottaminen auttaa vähentämään näitä eroja niin, että yksikään kenno ei saavuta jänniterajaa merkittävästi aikaisemmin kuin muut.
Voidaanko akkua räätälöidä tietylle koneelle?
Kyllä. Räätälöity paketti voidaan suunnitella jännitteen, kapasiteetin, kennomuodon, sarja-rinnakkaiskokoonpanon, BMS:n, tiedonsiirron, liittimien, kotelon mittojen, asennuksen ja ympäristövaatimusten perusteella edellyttäen, että tuloksena oleva suunnittelu on teknisesti validoitu.
Mitä tietoja räätälöityä akkuprojektia varten tulisi antaa?
Hyödyllisiä tietoja ovat laitteen jännite, keski- ja huippuvirta, käyttöjakso, käyttöaika, käytettävissä oleva akkutila, asennustapa, liitinvaatimukset, tietoliikenneliitäntä, lataustapa, ympäristön lämpötila ja odotettu ympäristöaltistus.
Miksi akkua ja laturia pitäisi käsitellä yhtenä järjestelmänä?
Laturi määrittää, kuinka akku latautuu sähköisesti, kun taas akun kemia ja BMS määrittävät, mitkä latausolosuhteet ovat hyväksyttäviä. Näiden komponenttien yhteensopimattomuus voi aiheuttaa huonon suorituskyvyn tai vaarallisia olosuhteita.
Mitä tulee tarkistaa ennen pariston vaihtamista toiseen litiumkemialliseen yhdistelmään?
Tarkista nimellisjännite, enimmäislatausjännite, latausvirta, purkausvirta, BMS-arkkitehtuuri, laturin yhteensopivuus, fyysiset mitat, liitinjärjestely, lämpöolosuhteet ja laiteohjaimen sallittu jännitealue.
Kuinka parempi akkutekniikka voi parantaa järjestelmän suorituskykyä?
Akun suorituskyky on viime kädessä tulosta monista toisiinsa liittyvistä päätöksistä. Kennokemia määrittää perussähkökemiallisen käyttäytymisen, mutta lopullinen akku riippuu yhtä paljon sarja-rinnakkaiskokoonpanosta, BMS:stä, sähköliitännöistä, laturista, lämpösuunnittelusta, kotelosta ja laiteohjaimesta.
Tästä syystä akun valitseminen yhdellä numerolla harvoin riittää. Jännitteen on vastattava laitteistoa. Kapasiteetin tulee vastata vaadittua käyttöaikaa. Jatkuvan ja huippuvirran on vastattava kuormitusprofiilia. Latausparametrien on vastattava valittua kemiaa. Lämpösuunnittelussa on otettava huomioon todellinen käyttösuhde. BMS:n on oltava yhteensopiva tarkan solukokoonpanon kanssa.
Fyysinen rakenne on yhtä tärkeä. Sylinterimäiset kennot, pussikennot ja prismaattiset kennot tarjoavat erilaisia pakkausmahdollisuuksia. Valitun muodon tulee sopia akkulokeroon jättäen riittävästi tilaa eristeelle, liitännälle, jäähdytykselle, suojaelektroniikalle ja huoltoon pääsylle.
Sovelluksella on suuri vaikutus lopulliseen suunnitteluun. Pieni elektroninen laite voi asettaa etusijalle tiiviyden ja energiatiheyden. Sähkötyökalu voi asettaa etusijalle korkean purkauskyvyn. Sähköskootteri saattaa tarvita tasapainon energian ja moottorin huippuvirran välillä. Teollisuusrobotti voi korostaa toistuvia käyttöjaksoja ja viestintää. Kiinteä varastointijärjestelmä voi korostaa syklin suorituskykyä, lämpöstabiilisuutta ja valvontaa.
Turvallisuuden tulee olla osa jokaista suunnitteluvaihetta. Suojaus ylilataukselta, ylipurkaukselta, ylivirralta, oikosululta, liialliselta lämpötilalta ja kennojen epätasapainolta tulisi integroida sähköarkkitehtuuriin sen sijaan, että sitä pitäisi käsitellä jälkikäteen.
Kuljetus ja dokumentointi ovat myös osa ammattimaista akkusuunnittelua. Kansainväliset lähetykset voivat edellyttää määriteltyä testausta, pakkaamista, merkintöjä ja kuljetusasiakirjoja, kun taas projektihankinnat voivat vaatia selkeitä eritelmiä, piirustuksia ja tarkastuspöytäkirjoja.
Laitevalmistajille ja järjestelmäintegraattoreille hyödyllisin tapa on aloittaa todellisista käyttöolosuhteista ja työskennellä taaksepäin kohti akkukokoonpanoa. Tämä luo selkeämmän suhteen laitteiden kuormituksen, akun kemian, kennojen järjestelyn, BMS:n, laturin, lämpöjärjestelmän, kotelon ja odotetun toimintakäyttäytymisen välille.
Oikein suunniteltuLitiumioniakkuon siis enemmän kuin ryhmä ladattavia kennoja. Se on koordinoitu sähköjärjestelmä, joka on suunniteltu tietyn sähkökuorman, ympäristöolosuhteiden, mekaanisen rakenteen, latausstrategian ja suojausarkkitehtuurin ympärille.
Tarvitsetko litiumakun kokoonpanon laitteellesi?
Vcell tehotukee sovelluskohtaisia ladattavia akkuratkaisuja, jotka kattavat jännitealustoja, sylinterimäisiä ja muita kennomuotoja, sarja-rinnakkaiskokoonpanoja, BMS-suojausta, liittimiä, koteloita ja mukautettuja pakkausvaatimuksia. Teknisiä eritelmiä ja hankekeskusteluja varten:ota meihin yhteyttä.
